Монтаж фиброцементных панелей

Монтируются фиброцементные панели «A-Stone» несложно и это возможно в любое время года. Для монтажа не требуется специальной подготовки, нужно только строгое соблюдение инструкции (инструкция в формате PDF), и аккуратность. При монтаже используются оцинкованные стальные конструкции или деревянные, предварительно обработанные антисептиком и огнестойким составом. Возможно два варианта крепления: видимое (самонарезающими шурупами или на гвозди) и скрытое (на специальные кляммеры).

При монтаже фиброцементных фасадных панелей нет “мокрых” процессов, плиты крепятся с помощью направляющих, и защёлок. За короткий период времени Ваш обычный фасад здания становится модным, современным и безопасным.

Оцинкованная подсистема для монтажа фиброцементных панелей

Оцинкованная конструкция навесного вентилируемого фасада легко монтируется на существующие стены. При своей простоте система весьма эффективна. А главное, позволяет проводить отделочные работы в любое время года. Вы всегда можете приобрести у нас оцинкованные профили для монтажа панелей «A-Stone» по самым минимальным ценам.

fibrocement

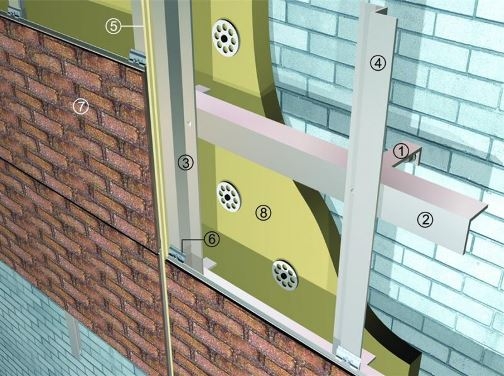

  1. Кронштейн
  2. Горизонтальная направляющая
  3. Вертикальная основная направляющая
  4. Вертикальная промежуточная направляющая
  5. Планка вертикального шва
  6. Кляммер
  7. Фиброцементная панель A-Stone
  8. Утеплитель



Последовательность монтажа

До начала монтажа

До начала монтажных работ производится геодезическая съемка фасада здания, позволяющая определить неровности и кривизну фасада. Здание разбивается на захватки. На захватке производится разметка и установка маяков, по которым будут устанавливаться и крепиться кронштейны. Разметку необходимо производить с помощью геодезических приборов, высокоточных уровней с большой базой, отвесов.

Монтаж кронштейнов

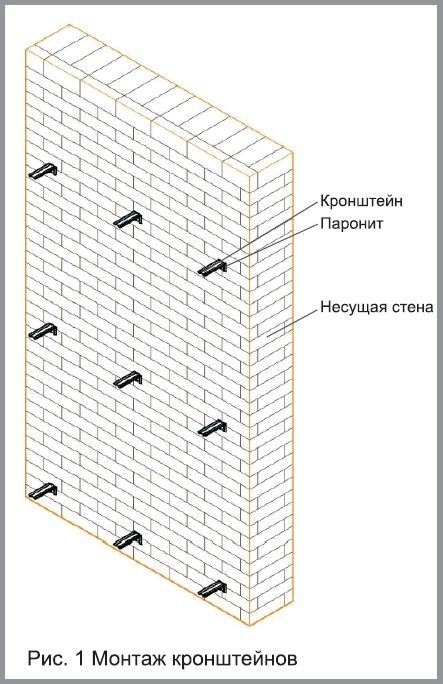

После разметки фасада в нем сверлят отверстия под дюбеля для крепления кронштейнов к основанию. Количество и шаг кронштейнов определяется проектом в зависимости от архитектурных особенностей здания. Типовой шаг по горизонтали составляет 600мм, по вертикали -1000 мм. Кронштейны крепятся к стене при помощи различных анкеров, имеющих техническое свидетельство. Типоразмер анкеров определяется по результатам контрольных испытаний несущей способности анкерных дюбелей (анкеров) в зависимости от материала несущей стены. Кронштейны различаются длиной рабочей части. Длина кронштейна зависит от толщины утепляющего слоя. Для снижения теплопотерь и коррозионных процессов, возникающих при контакте разнородных материалов, под кронштейны устанавливаются паронитовые прокладки (терморазрывы).

montaz_kronshteinov

Крепление утеплителя

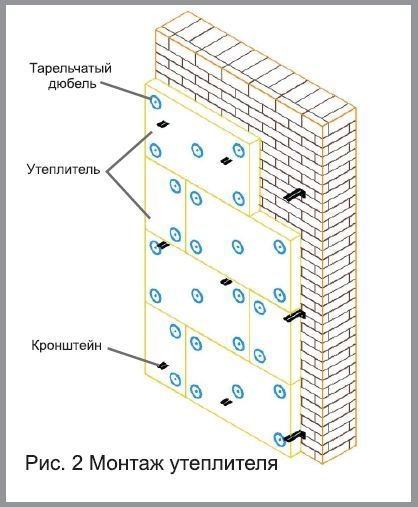

В качестве теплоизоляционного слоя в системе с воздушным зазором должен применяться плитный утеплитель. Тип и толщина теплоизоляции определяются теплотехническими расчетами и указываются в проекте. Крепление плит утеплителя производится механическим способом с помощью специальных пластмассовых дюбелей тарельчатого типа с распорным стержнем.

Крепление осуществляются в следующей последовательности:

— установка плиты утеплителя на место

— разметка отверстий под крепители утеплителя

— вырезка отверстий в плите утеплителя

— бурение отверстий в основании с помощью механизированного инструмента ударно-вибрационного действия или алмазными сверлильными коронками

— забивка дюбелей тарельчатого типа в отверстие. Окончание процесса забивки стержня должно соответствовать моменту, когда торец стержня перестает выступать над прижимной частью дюбеля.

montaz_ykrepitelya

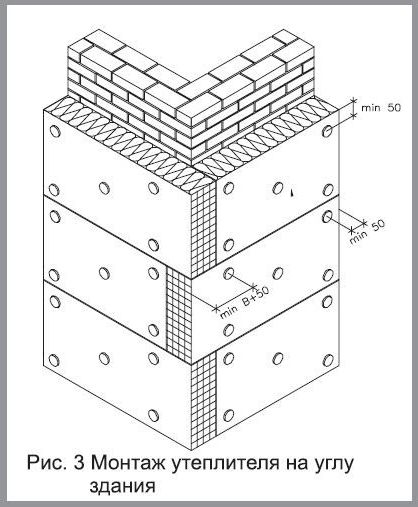

Длину дюбеля и распорного стержня следует выбирать в зависимости от толщины закрепляемого утеплителя. Глубина погружения дюбеля тарельчатого типа в основание должна быть не менее 30мм. Для обеспечения высокого качества выполнения слоя теплозащиты и сохранения его теплотехнических свойств необходимо соблюдать следующие условия:

— при креплении плит утеплителя обеспечивать «перевязку» стыков (по типу кирпичной кладки)

— крепление плит теплоизоляции к наружным ограждающим конструкциям производить дюбелями тарельчатого типа не менее 5 шт. на одну плиту

При двухслойном утеплении плиты утеплителя наружного слоя монтируют с перекрытием швов внутреннего слоя. Предварительно производится крепление первого слоя двумя дюбелями на плиту и окончательное крепление второго слоя еще пятью дюбелями.

Для защиты утеплителя от атмосферных воздействий применяется ветро-гидрозащитная мембрана (пленка). При монтаже пленка укладывается непосредственно на утеплитель без вентиляционного зазора с нахлестом, для чего на ней пунктирные линии, которые являются ориентиром для нахлеста (150-200 мм).

montaz_ykrepitelya2

Установка горизонтального и вертикального каркасов

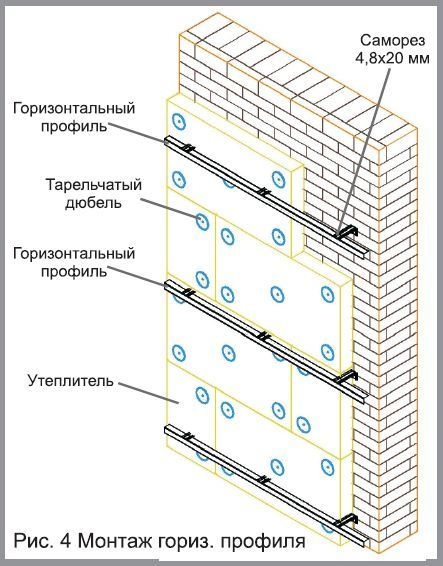

Горизонтальный профиль представляет собой металлический оцинкованный «Г» — образный профиль (40x40x1,2), который крепится к кронштейнам самонарезающими винтами 4,8×20 мм. Шаг горизонтального профиля соответствует шагу кронштейнов по вертикали и указывается в проекте. Типовым решением является шаг 1000 мм. Положение горизонтального профиля необходимо проверять соответствующими приборами и элементами, поскольку от точности установки зависит плоскостность облицовываемого фасада в пределах проектных допусков. Для компенсации температурных деформаций в горизонтальных направляющих необходимо оставлять зазор 3-5 мм через каждые 5 м. Температурный разрыв профилей устраивается в местах горизонтального стыка фасадных плит.

montaz_profilya1

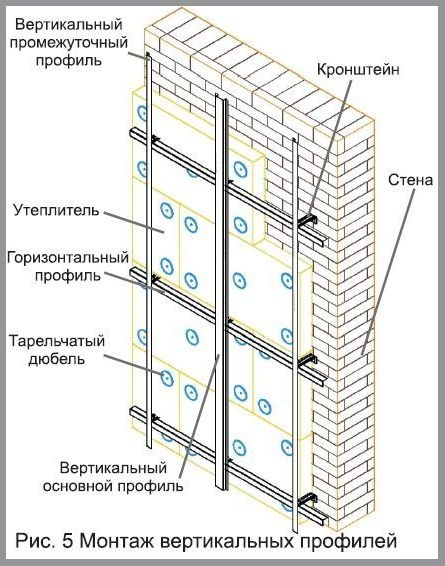

Вертикальный каркас состоит из основных профилей «П» — образной формы и промежуточных «2»-образных профилей. Основной профиль устанавливается в местах стыковки фасадных плит; промежуточный — в средней части фасадных плит, а также в конструкциях наружного и внутреннего углов, откосов окон. Шаг вертикальных профилей составляет 600 мм. Для компенсации температурных деформаций в вертикальных направляющих необходимо оставлять зазор через каждые 4-5 м. Температурный разрыв профилей устраивается в местах горизонтального стыка фасадных плит. Вертикальные профиля крепятся к горизонтальному профилю самонарезающими винтами 4,8×20 мм.

montaz_profilya



Монтаж фасадных фиброцементных панелей

Монтаж фасадных панелей «А-Stone» возможен двумя способами: самонарезающими винтами и при помощи специальных кляммеров (для скрытого крепления панелей).

Панели толщиной 12-13 мм крепятся самонарезающими винтами 4,2×32 мм., в предварительно просверленные под потай отверстия. Крепление саморезов не рекомендуется осуществлять в швы в текстуре панелей, необходимо врезать саморезы в местах с большей толщиной панелей. Шляпки саморезов необходимо окрашивать корректировочной краской. Самонарезающие винты должны отступать от края панели на 20-30 мм во избежание сколов.

Преимущества крепления на саморезы: удешевление крепежных элементов и фасада в целом.

Панели толщиной 15 мм и более крепятся на кляммеры из нержавеющей стали. Кпяммеры предварительно крепятся к вертикальным профилям самонарезающими винтами 4,8×20 мм.

Преимущества крепления на кляммеры: сохранение целостности фасадной плиты при температурных деформациях, упрощение технологии монтажа, равномерное распределение нагрузки, снижение трудозатрат на монтаж панелей, невидимое крепление панели.

При монтаже следует следить, чтобы не было соприкосновение фасадных плит с теплоизоляционным материалом. Минимальная величина воздушного зазора должна быть не менее 40 мм.

Раскладку панелей следует осуществлять исходя из архитектурных особенностей здания. Следует стремиться к наименьшему количеству реза панелей. Необходимо соблюдение непрерывности шва по высоте.

Последовательность монтажа фасадных панелей «А-Stone» при помощи кляммеров

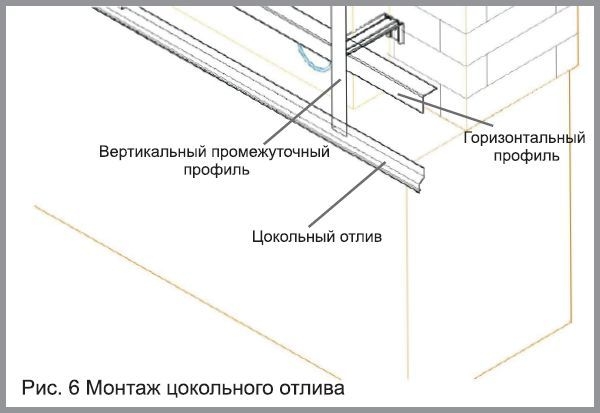

По окончании сборки каркаса подоблицовочной конструкции, производится монтаж фасадных панелей. Монтаж ведется снизу вверх. В первую очередь устанавливается цокольный отлив таким образом, чтобы расстояние от нижнего края отлива до поверхности земли составляла 50-100 мм. Отлив крепится к вертикальным профилям самонарезающими винтами 4,8×20 мм. Далее монтируется нижний ряд кляммеров и планка вертикального шва. Планка крепится к вертикальному основному профилю в месте стыка панелей.

shokolni_otliv

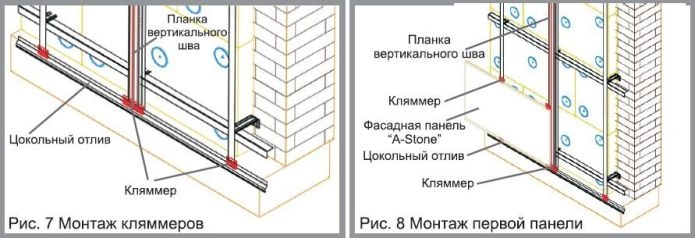

Затем монтируется фасадная плита. Первая панель опирается на ранее установленные кляммеры. Торцы панели должны плотно прижиматься к планке вертикального шва. Сверху плита закрепляется кляммерами, на которые в свою очередь устанавливаются следующие панели. Расход кляммеров: 4-5 шт. на 1 м* В случае устройства вертикального шва без планки (вертикального шва) сначала устанавливаются панели, при этом необходимо обеспечить зазор между ними6-8мм., а затем в шов укладывается уплотнительный жгут для вертикального шва (Вилатерм 10мм.).

kliammer_i_pervaia_panel

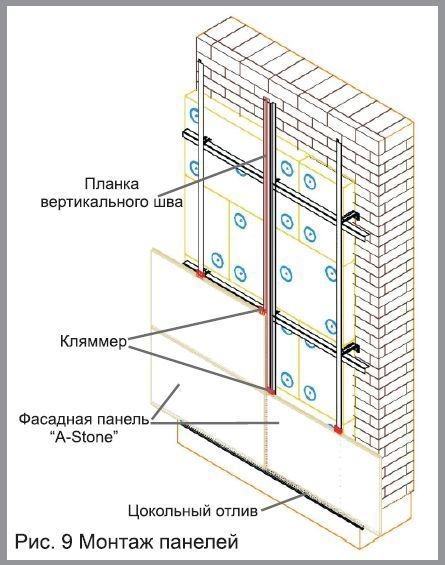

Далее аналогичным способом монтируются плиты первого ряда, затем второго и так далее. Горизонтальный стык панелей производится в замок.

montaz_paneli

Вертикальный стык по разделительным планкам заделывается герметиком, что препятствует проникновению влаги через плоскость фасада и разрушению панелей при температурных деформациях. Герметик наносится на весь стык снизу вверх.

vnutr_ygol

Перед нанесением герметика на плиты наклеивается малярная лента, исключающая попадание герметика на кромки заделываемых плит. Малярная лента после высыхания герметика удаляется.

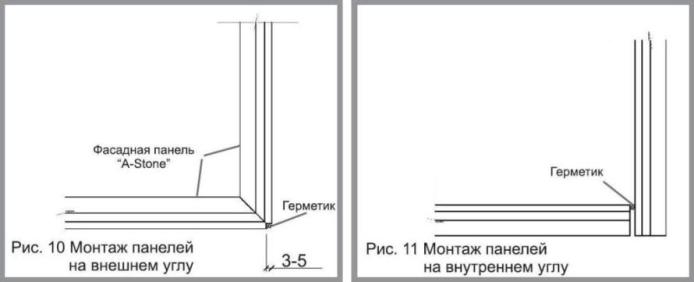

На внешнем углу торцы панелей срезаются под углом в 45 градусов. Необходимо оставить нетронутой кромку 3-5мм. для нанесения герметика (рис 10). На внутреннем углу плиты стыкуются под прямым углом (рис. 11).

Заполнение оконных и дверных проемов возможно двумя способами:

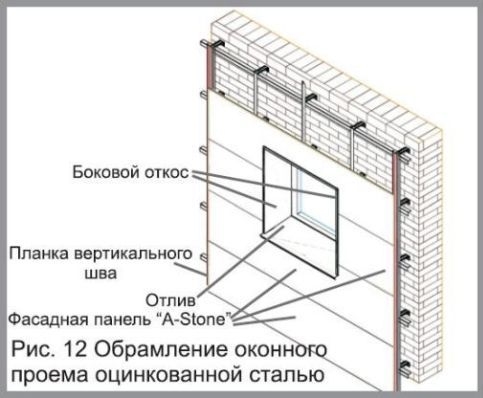

  1. Обрамление проемов оцинкованной сталью с полимерным покрытием (рис 12)                                       obramlenie_okonnogo_proyoma

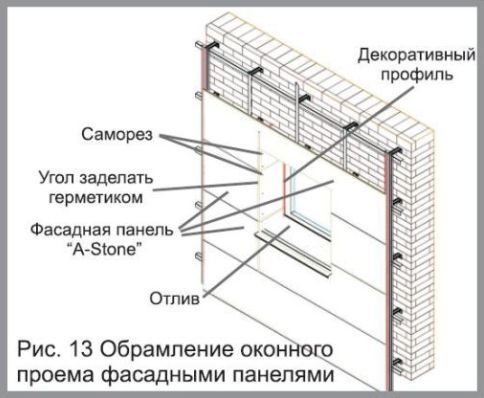

  2. Обрамление проемов фиброцементными плитами того же цвета и текстуры, что и экран основного фасада (рис 13.)

 obramlenie_okonnogo_proyoma1

Монтаж оцинкованного короба

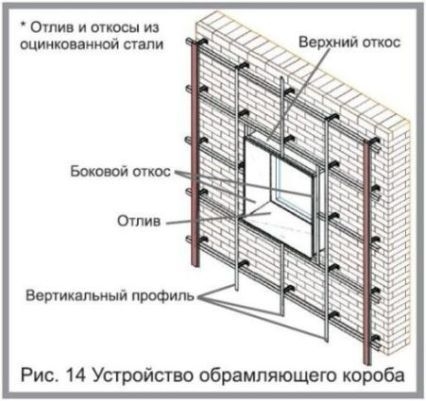

Установка короба из оцинкованной стали производится после монтажа панелей, располагаемых непосредственно под оконным проемом. В первую очередь крепится отлив. Край отлива должен отступать от внешней плоскости панели на 20-30 мм. Во избежание прогиба отлива под него подкладывается фанера толщиной 10 мм. Затем устанавливаются боковые и верхний откосы. Одной стороной откосы крепятся к оконной коробке, а другой к вертикальным профилям несущего каркаса (рис 14). Далее монтируются панели по бокам проема.

Обрамление откосов фиброцементными плитами

Для крепления панелей на откосы необходимо смонтировать оконный каркас из «Г» — образного профиля. Монтаж каркаса произвЬдится до монтажа панелей. Вертикальные элементы каркаса крепятся к горизонтальному профилю фасадной системы. Горизонтальные элементы крепятся к вертикальным элементам оконного каркаса. Крепление осуществляется самонарезающими винтами 4,8×20 мм.

ystroistvo_karkasa

Крепление панелей на откосы выполняется после монтажа панелей основного фасада. Панели режутся нужного размера. В месте сопряжения панелей фасада и панелей откосов торцы обрезаются под углом в 45 градусов с последующей герметизацией стыка. Прямоугольный торец оконной панели вставляется в декоративный профиль, предварительно закрепленного на оконной коробке. Фиксируется плита «Г» — образным профилям оконного каркаса самонарезающими винтами 4,8×32 мм. Шляпки саморезов окрашиваются корректировочной краской.

ystroistvo_karkasa-1
