Экономичный раскрой кассет из алюминиевого композита
В статье речь идет максимально экономичном о раскрое алюминиевого композитного листа (алюкобонда) размером 1 250 х 2 440 мм.
Файл в формате PDF
Раскрой представлен в 2-х видах, под разные подсистемы:
- оцинкованную;
- алюминиевую.

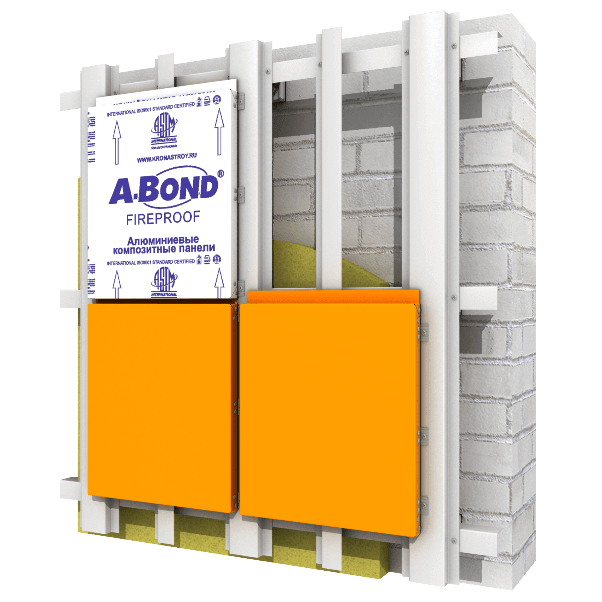

Раскрой под оцинкованную систему КРОНА AL

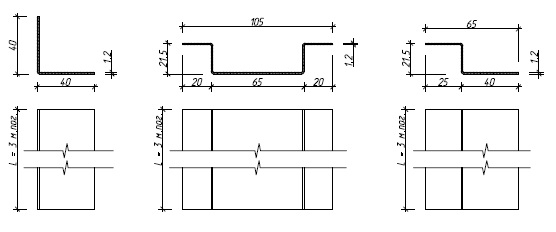

Горизонтальный профиль | Вертикальный профиль | Вертикальный промежуточный профиль
ТЕХНИЧЕСКИЕ УКАЗАНИЯ
- Установка кассет должна производиться с заранее подготовленными отверстиями большего диаметра под заклепки.
- Кассеты крепятся на алюминиевые уголки 20х25 по всей длине верхней грани, а по боковым граням уголком 20х25 длиной 30мм с шагом 150-200мм. Уголок 20х25 можно заменить на 20х20.
- Шаг горизонтального профиля от 0,6м, но не более 0,9 м.
- Вертикальный профиль крепится на горизонтального профиля на два самонарезающих винта 3,2х16. Горизонтальный профиль — на саморез 4,8х20 в кол-ве 2 шт. на каждый кронштейн. Саморезы можно заменить на алюминиевые заклепки.
- Основной вертикальный профиль «П»-образной формы устанавливается в местах стыковки кассет из АКП. Промежуточный вертикальный профиль «Z»-образной формы- в средней части кассет, если их горизонтальная величина превышает 600мм, а так же в конструкциях наружного и внутреннего углов, оконных откосов.
- Швы между кассетами предусмотрены 20 мм.
- Монтаж фасада вести снизу вверх.
- При необходимости закрытия мелких участков композитным материалом, необходимо «нарастить» кассету методом приклепывания к одному из ребер небольшого фрагмента АКП.
- Компенсационный зазор температурных деформаций профилей в горизонтальном и в вертикальном направлении — 3-5 мм на каждые 4-5 м.
- Обрамляющие короба оконных и дверных проемов выполнить из оцинкованной стали с полимерным покрытием.
- Зазор между торцом ребра кассеты и алюминиевым уголком 20х25 (20х20) — 1-1,5мм. — для обеспечения защелкивания уплотнительной резины.
- Допуски на установку кронштейнов:
- — шаг по высоте ± 5 мм.
- — шаг по ширине ± 50 мм.
- Для крепления кронштейнов к стене применять распорные или клеевые(химические) анкера ведущих фирм производителей, имеющих тех. свидетельства, выданные в РФ.
- По вертикали фасада с шагом 6-9м. установить противопожарные отсечки из минераловатного утеплителя вплотную к внутренней грани облицовки шириной 250-300мм.
- В качестве терморазрыва использовать полипропиленовую прокладку толщиной 4 мм.
- Нарезка кассет из композита должна осуществляться по замерам на объекте.

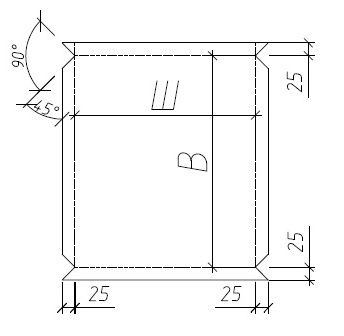

Варианты раскроя кассеты с ребром 25 мм:
![]() |

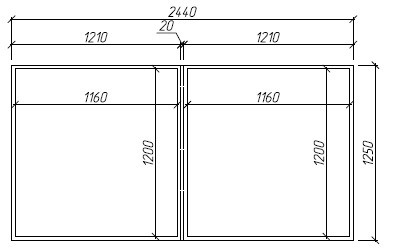

2-е кассеты из листа Установка «П»-профиля с шагом 1180 мм (Ширина кассеты+шов=1160+20); «Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. |
![]() |

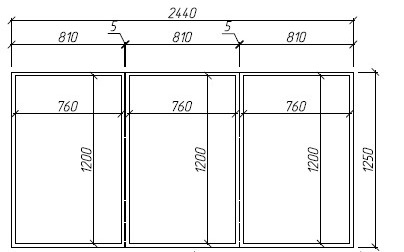

3 кассеты из листа Установка «П»-профиля с шагом 780 мм (Ширина кассеты+шов=760+20); «Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. |
![]() |

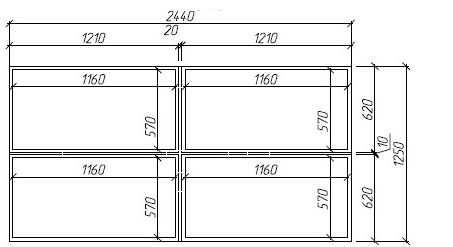

4 кассеты из листа Установка «П»-профиля с шагом 1180 мм (Ширина кассеты+шов=1160+20); «Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. |
![]() |

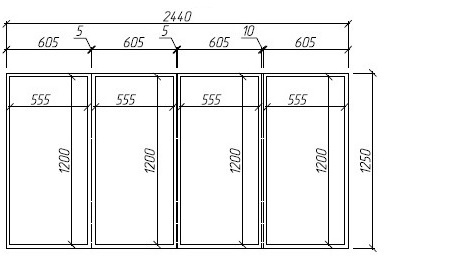

4 кассеты из листа «П»-профиль устанавливаем с шагом 575 мм (Ширина кассеты+шов=555+20). |

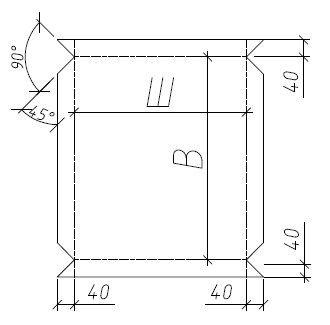

Варианты раскроя кассеты с ребром 40 мм:
![]() |

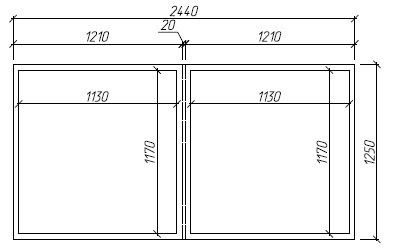

2-е кассеты из листа Установка «П»-профиля с шагом 1150 мм (Ш+шов=1130+20);»Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. |
![]() |
3 кассеты из листа Установка «П»-профиля с шагом 750 мм (Ширина кассеты+шов=730+20); «Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. |
![]() |

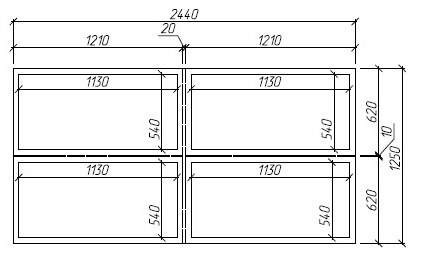

4 кассеты из листа Установка «П»-профиля с шагом 1150 мм (Ш+шов=1130+20);»Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. |
![]() |

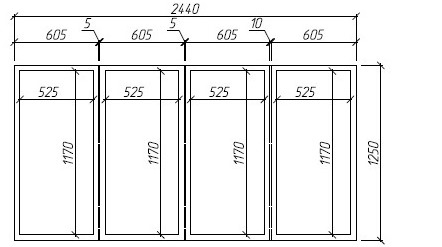

4 кассеты из листа «П»-профиль устанавливаем с шагом 545 мм (Ширина кассеты+шов=525+20). |
Примечания
- Лист алюкобонда 1250х2440 можно ориентировать при раскрое как вертикально, так и горизонтально. Необходимо соблюдать ориентировку кассет, на фасаде «стрелочки» должны смотреть в одну сторону.
- Ширина реза min 5мм.
- В раскрое указаны типовые размеры кассет, комбинируемые между собой.

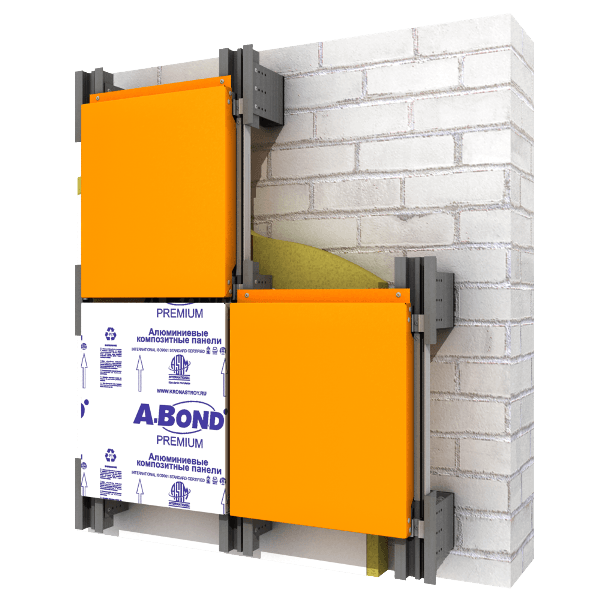

Раскрой под алюминиевую систему А-ВЕНТ ВФ А
ТЕХНИЧЕСКИЕ УКАЗАНИЯ
- Установка кассет должна производиться с заранее подготовленными отверстиями под заклепки. Одно отверстие круглое, другое — овальное. Это необходимо для того, чтобы компенсировать термические деформации возникающие в процессе эксплуатации. Жесткое закрепление кассет ЗАПРЕЩАЕТСЯ!
- Крепление плоских листов и деталей из АКП также должно производиться методом установки заклепок в отверстия большего диаметра, для компенсации термических деформаций.
- Зазор между иклей и кареткой — 2-3 мм. — для обеспечения передачи нагрузки на заклепки.
- Допуски на установку кронштейнов: — по высоте — 50 мм. — по ширине — 5 мм.
- Смещение осей кронштейнов относительно осей межкассетных швов определить исходя из узлов и по месту.
- Швы между кассетами предусмотрены 10 мм.
- При необходимости закрытия мелких участков композитным материалом, необходимо «нарастить» кассету методом приклепывания к одному из ребер небольшого фрагмента АКП.
- Монтаж фасада вести снизу вверх. Первый ряд кассет имеет увеличенное нижнее ребро на 4.4мм — для ограничения перемещений кассеты.
- Для крепления кронштейнов к стене применять распорные или клеевые(химические) анкера ведущих фирм производителей, имеющих тех. свидетельства, выданные в РФ.
- По вертикали фасада с шагом 6-9м. установить противопожарные отсечки из минераловатного утеплителя в плотную к внутренней грани облицовки, шириной 250-300мм.
- Алюминиевый уголок усиления приклепать к ребрам кассеты алюминиевыми вытяжными заклепками 4,8х12 с шагом 150 мм.

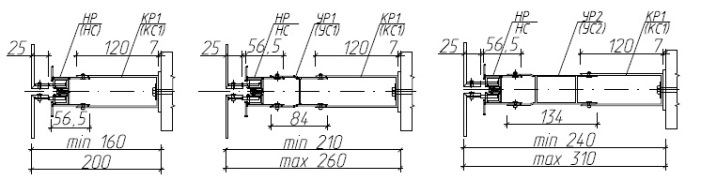

СХЕМЫ ПРИМЕНЕНИЯ УДЛИНИТЕЛЕЙ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
-
НР — направляющая рядовая
-
НС — направляющая стартовая
-
КР1 (КС1) — кронштейн рядовой (стартовый)
-
УР1 (УС1) — удлинитель рядовой (стартовый) короткий, длина 84мм
-
УР2 (УС2) — удлинитель рядовой (стартовый) длинный, длина 134мм

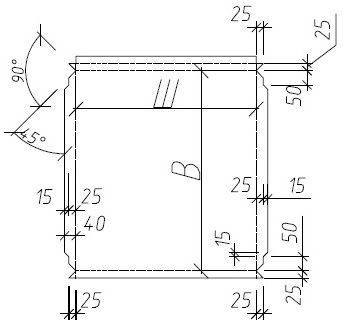

Варианты раскроя кассеты ТИП1
![]() |

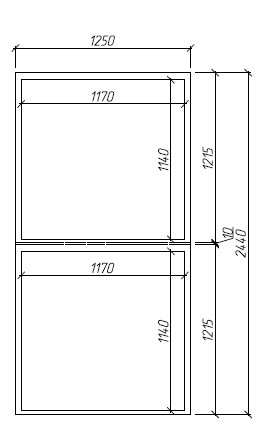

2-е кассеты из листа Кронштейны устанавливаем с шагом: -по горизонтали 1180 мм (Ш+шов=1170+10); -по вертикали 1150мм (В+шов=1140+10). |
![]() |

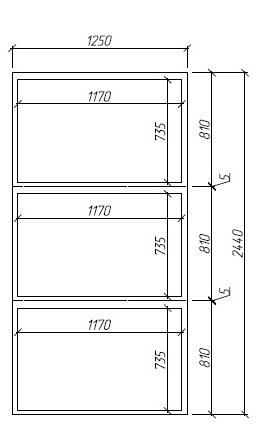

3-и кассеты из листа Кронштейны устанавливаем с шагом -по горизонтали 1180 мм (Ш+шов=1170+10); -по вертикали 745мм (В+шов=735+10). |
![]() |

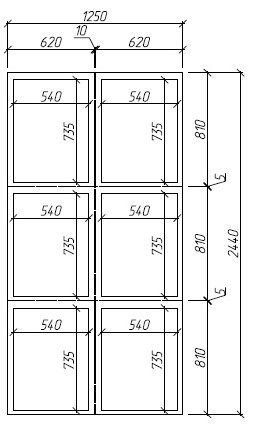

6-ть кассет из листа Кронштейны устанавливаем с шагом -по горизонтали 550 мм (Ш+шов=540+10); -по вертикали 745мм (В+шов=735+10). |
![]() |

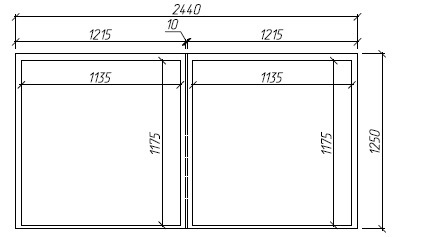

2-е кассеты из листа Кронштейны устанавливаем с шагом -по горизонтали 1145 мм (Ш+шов=1135+10); -по вертикали 1185мм (В+шов=1175+10). |
![]() |

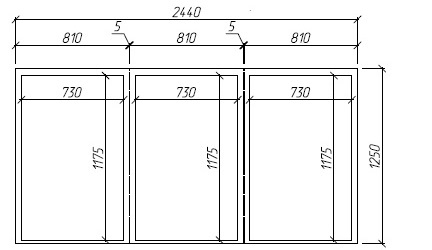

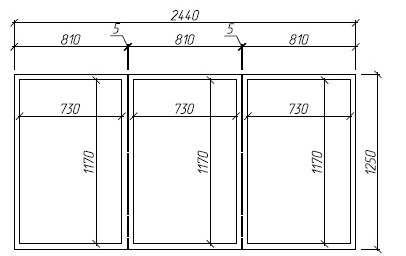

3-и кассеты из листа Кронштейны устанавливаем с шагом -по горизонтали 740 мм (Ш+шов= 730+10); -по вертикали 1185мм (В+шов=1175+10). |
![]() |

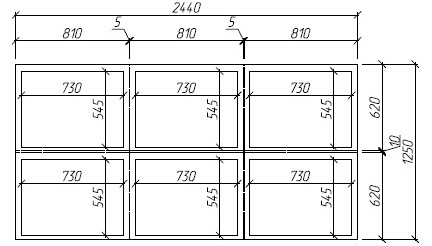

6-ть кассет из листа Кронштейны устанавливаем с шагом -по горизонтали 740 мм (Ш+шов= 730+10); -по вертикали 555мм (В+шов=545+10). |
Примечания
При раскрое листа алюкобонда 1250х2440 необходимо строго соблюдать ориентирование листа и положение кассет, т.к загибы на ребра для формирования кассет разные (по высоте 25+25+25=75мм, по ширине 40+40=80мм).
Необходимо соблюдать ориентировку кассет, на фасаде «стрелочки» должны смотреть в одну сторону.
Ширина реза min 5мм.
В раскрое указаны типовые размеры кассет, частично комбинируемые между собой.
Допускается возможность поворота листа по вертикали для размера кассеты 1135х1175мм.

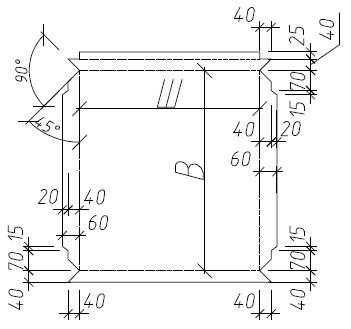

Варианты раскроя кассеты ТИП2
![]() |

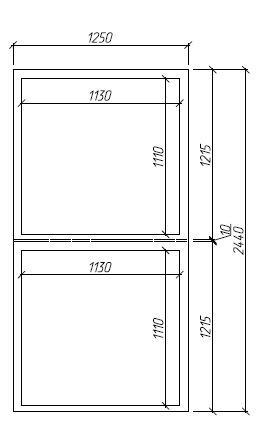

2-е кассеты из листа Кронштейны устанавливаем с шагом: -по горизонтали 1140 мм (Ш+шов=1130+10); -по вертикали 1120мм (В+шов=1110+10). |
![]() |

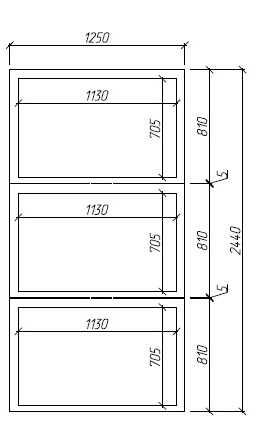

3-и кассеты из листа Кронштейны устанавливаем с шагом -по горизонтали 1140 мм (Ш+шов=1130+10); -по вертикали 715мм (В+шов=705+10). |
![]() |

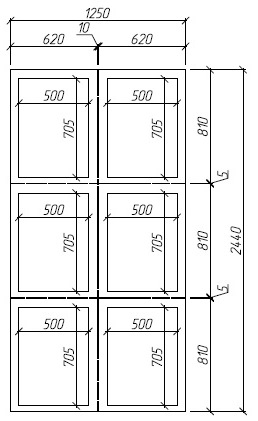

6-ть кассет из листа Кронштейны устанавливаем с шагом -по горизонтали 510 мм (Ш+шов=500+10); -по вертикали 715мм (В+шов=705+10). |
![]() |

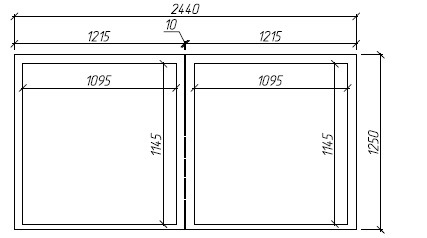

2-е кассеты из листа Кронштейны устанавливаем с шагом -по горизонтали 1105 мм (Ш+шов=1095+10); -по вертикали 1155мм (В+шов=1145+10). |
![]() |

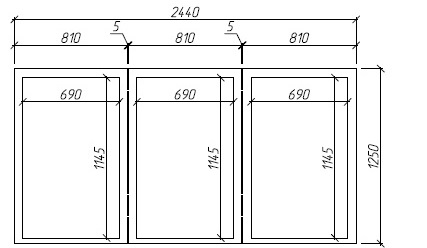

3-и кассеты из листа Кронштейны устанавливаем с шагом -по горизонтали 700 мм (Ш+шов= 690+10); -по вертикали 1155мм (В+шов=1145+10). |
![]() |

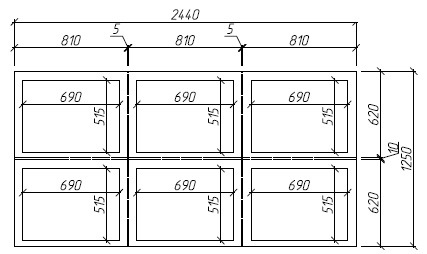

6-ть кассет из листа Кронштейны устанавливаем с шагом -по горизонтали 700 мм (Ш+шов= 690+10). -по вертикали 525мм (В+шов=515+10). |
Примечания
При раскрое листа алюкобонда 1250х2440 необходимо строго соблюдать ориентирование листа и положение кассет, т.к загибы на ребра для формирования кассет разные (по высоте 25+40+40=105мм, по ширине 60+60=120мм).
Необходимо соблюдать ориентировку кассет, на фасаде «стрелочки» должны смотреть в одну сторону.
Ширина реза min 5мм.
В раскрое указаны типовые размеры кассет, частично комбинируемые между собой.
Допускается возможность поворота листа по вертикали для размера кассеты 1095х1145мм.
