Алюминиевая система навесного вентилируемого фасада «А-VENT-ВФ-А». Альбом технических решений

Детали алюминиевой системы

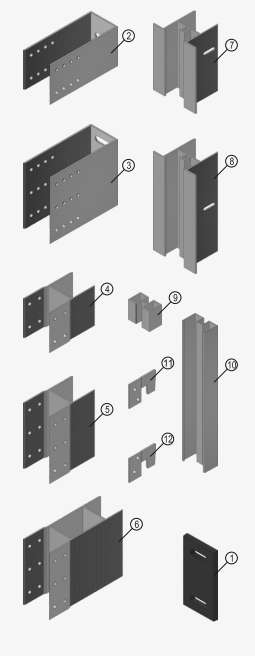

Детали алюминиевой системы: Терморазрыв Кронштейн стартовый КС1 Кронштейн рядовой КР1 Удлинитель стартовый УС1 Удлинитель рядовой УР1 Удлинитель рядовой УР2 Направляющая стартовая НС1 Направляющая рядовая НР1 Каретка Дренаж Икля нижняя Икля верхняя

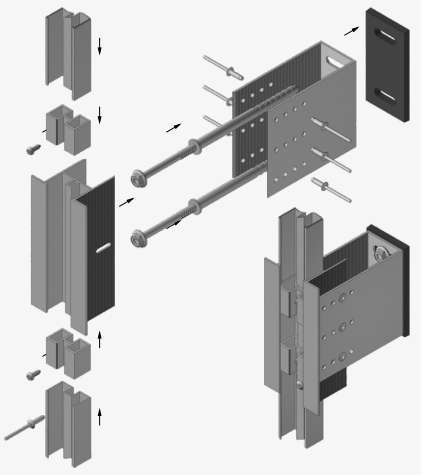

Варианты исполнения. Вариант №1

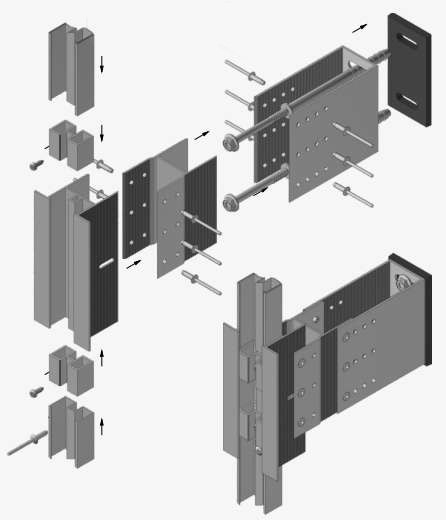

Варианты исполнения. Вариант №2

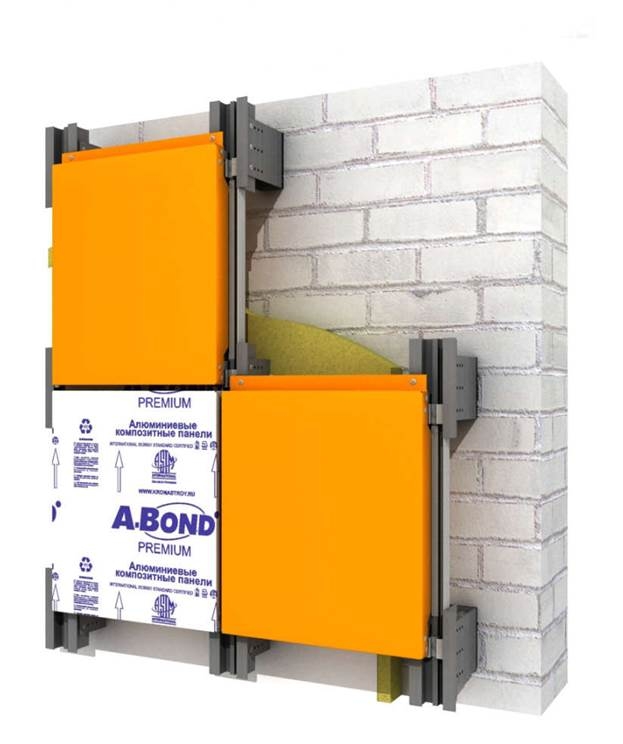

Фасадная система «A-Vent ВФ А» для облицовки алюминиевыми композитными панелями A-Bond

• A-Bond FP
• все основные элементы каркаса изготовлены из прессованных профилей из сплава 6063 Т6 (по ГОСТ 221233-2001)
• анодированное покрытие
• применяется во всех ветровых районах
• гарантированный срок службы более 50 лет
• имеет техническое свидетельство
• имеет заключение о сейсмической стойкости системы (ЦНИИПСК им. Мельникова)
• Алюминиевые композитные панели  A-Bond FP имеют:
• сертификат пожарной безопасности (Г1)
• техническое свидетельство
• санитарно-эпидемиологическое заключение

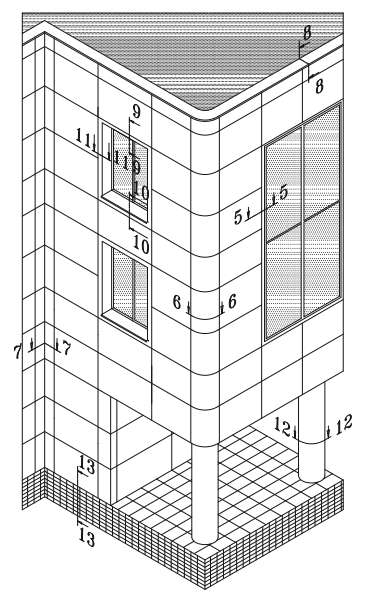

Типовые узлы алюминиевой системы. Схема расположения

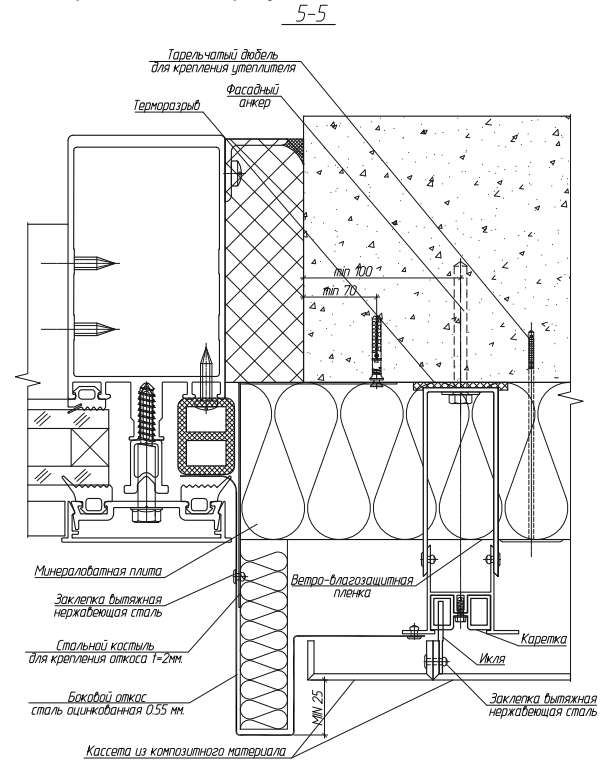

Примыкание к витражу

ПРИМЕЧАНИЯ.

1. Для крепления оконных откосов к противопожарной отсечке и направляющим подвесной системы использовать заклепки из нержавеющей стали.

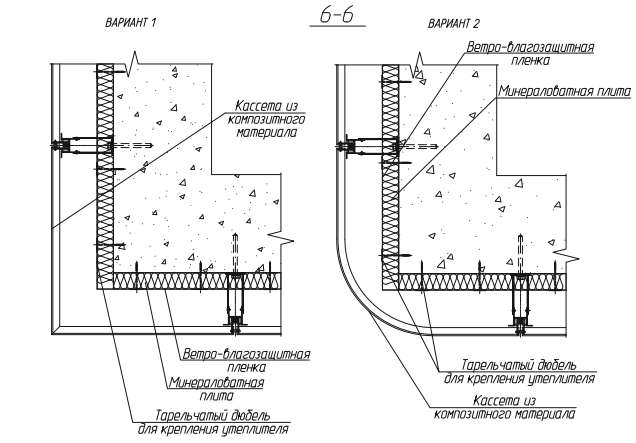

Внешний угол здания

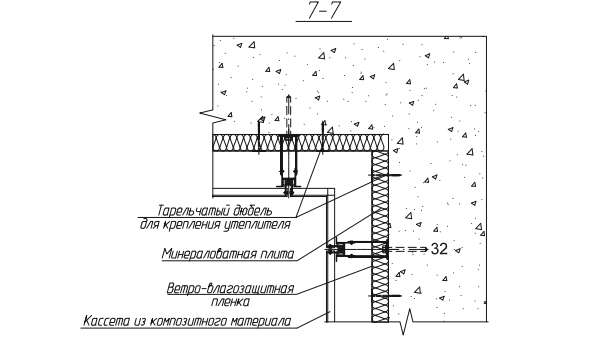

Внутренний угол здания

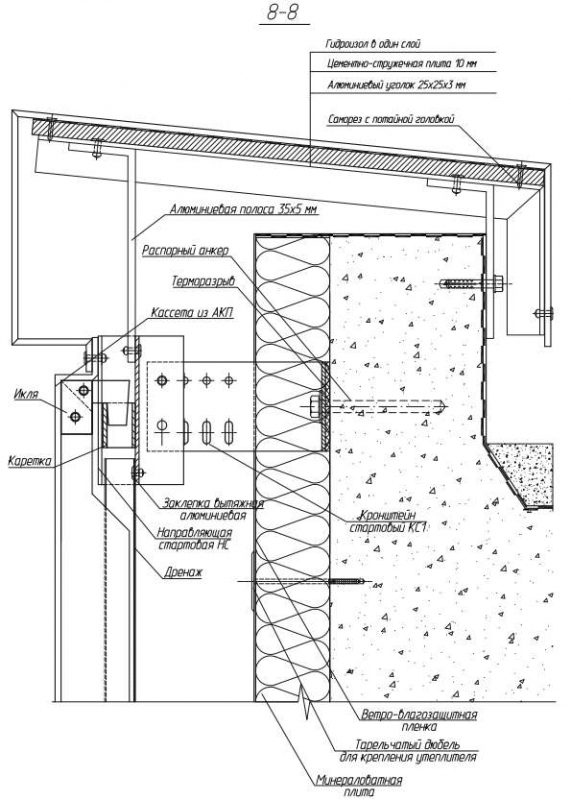

Оформление парапета здания (вариант)

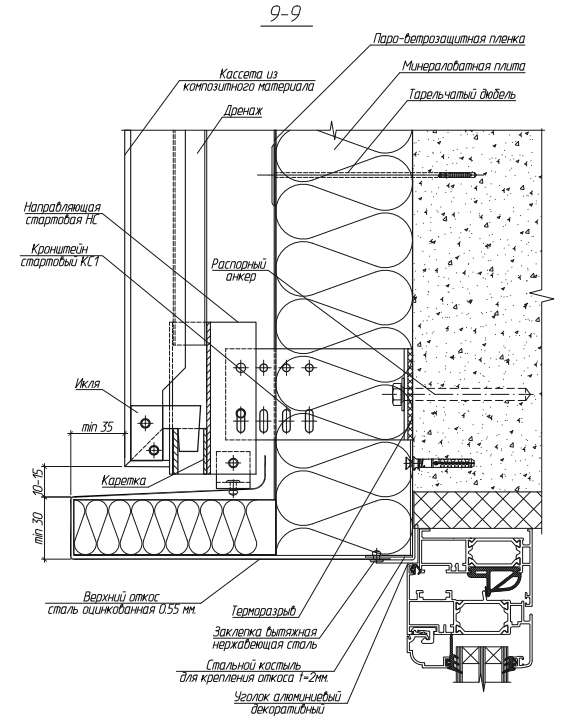

Примыкание к окну. Верхний откос

ПРИМЕЧАНИЯ.

1. Для крепления оконных откосов к противопожарной отсечке и направляющим подвесной системы использовать заклепки из нержавеющей стали.

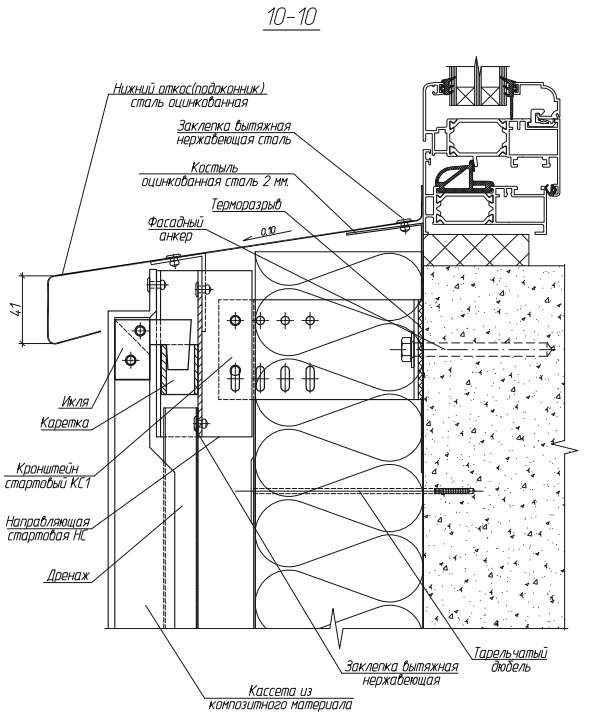

Примыкание к окну. Нижний откос

ПРИМЕЧАНИЯ.

1. Для крепления оконных откосов к противопожарной отсечке и направляющим подвесной системы использовать заклепки из нержавеющей стали.

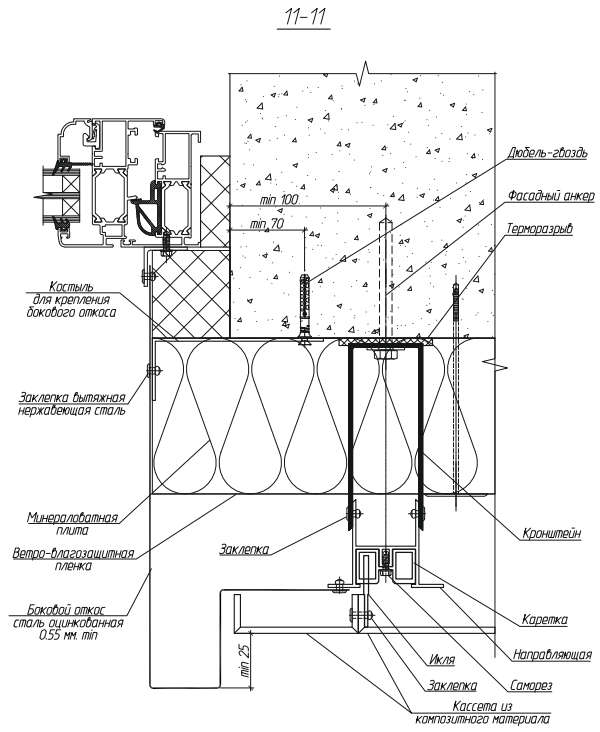

Примыкание к окну. Боковой откос

ПРИМЕЧАНИЯ.

1. Для крепления оконных откосов к противопожарной отсечке и направляющим подвесной системы использовать заклепки из нержавеющей стали.

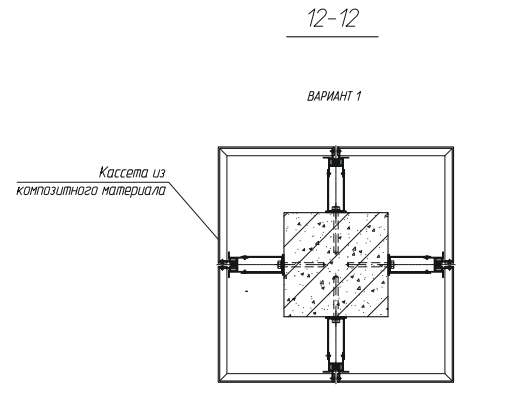

Облицовка колонны. Вариант 1

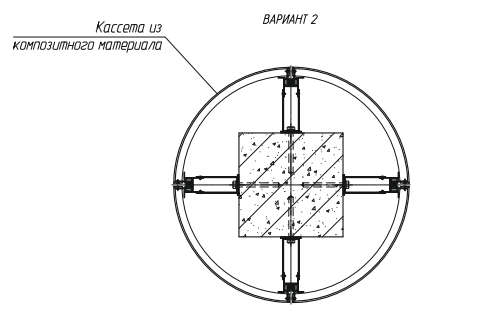

Облицовка колонны. Вариант 2
