Алюминиевая система навесного вентилируемого фасада «A-VENT ВФ К». Альбом технических решений

Детали алюминиевой системы

 detali_alyuminievoj_sistemy

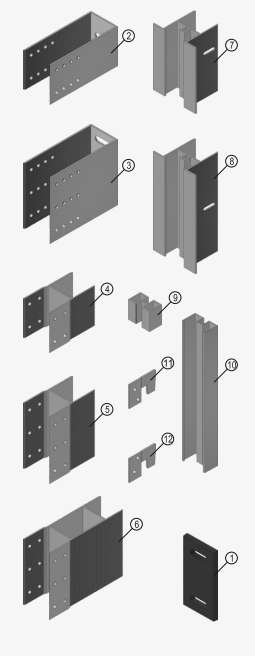

Детали алюминиевой системы

  1. Терморазрыв
  2. Кронштейн стартовый КС1
  3. Кронштейн рядовой КР1
  4. Удлинитель стартовый УС1
  5. Удлинитель рядовой УР1
  6. Удлинитель рядовой УР2
  7. Направляющая С2
  8. Кляммер завершающий
  9. Кляммер рядовой

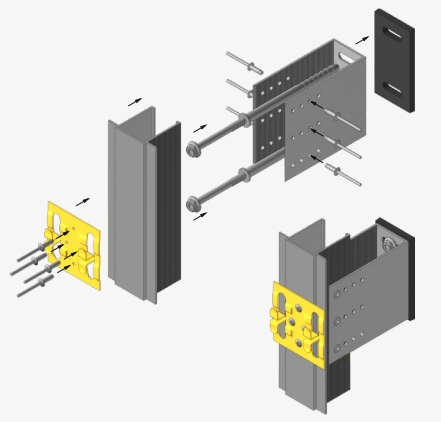

Варианты исполнения. Вариант 1

varianty_ispolneniya_variant_1

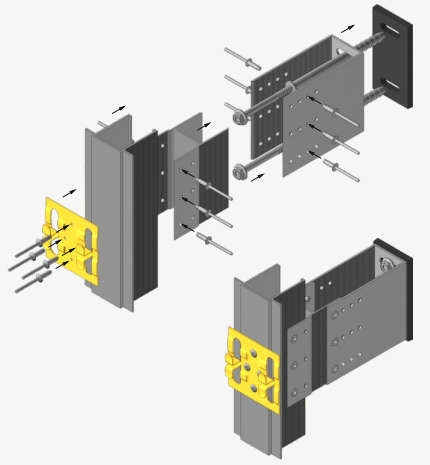

Варианты исполнения. Вариант 2

varianty_ispolneniya_variant_2

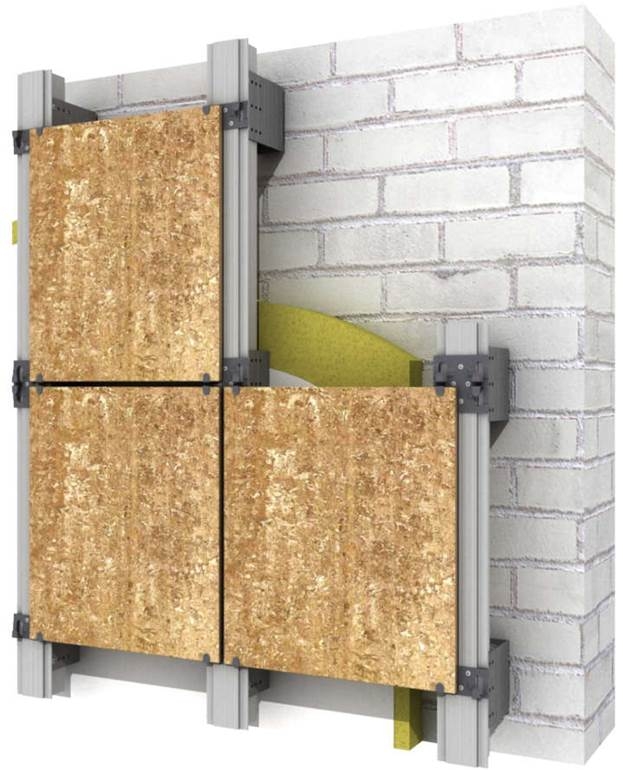

Фасадная система «A-Vent ВФ К» для облицовки фасада керамогранитом

  • все основные элементы каркаса изготовлены из прессованных профилей из сплава 6063 Тб (по ГОСТ 221233-2001)
  • анодированное покрытие
  • применяется во всех ветровых районах
  • гарантированный срок службы более 50 лет
  • имеет техническое свидетельство

Керамогранит имеет:

  • сертификат пожарной безопасности
  • техническое свидетельство
  • гарантированный срок службы

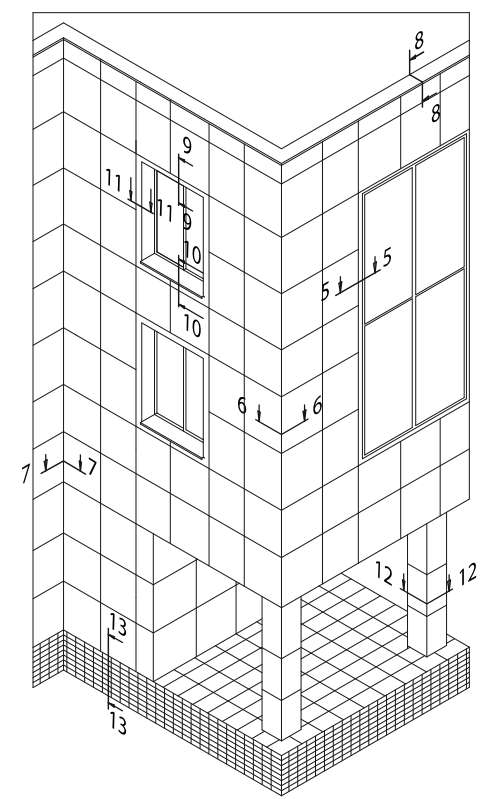

Типовые узлы алюминиевой системы. Схема расположения

tipovye_uzly_alyuminievoj_sistemy_skhema_raspolozheniya

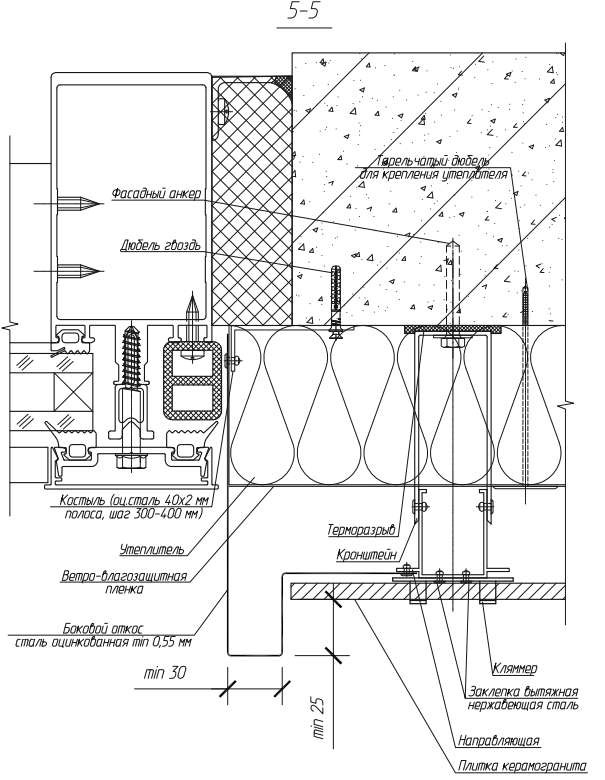

Примыкание к витражу

ПРИМЕЧАНИЯ

  1. Для крепления откосов к костылю и направляющей  подвесной системы использовать заклепки из нержавеющей стали

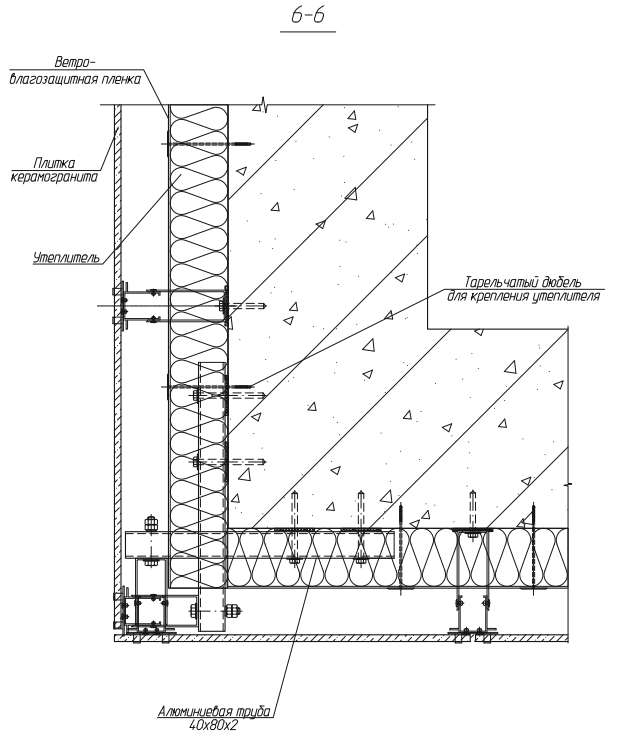

Внешний угол здания

vneshnij_ugol_zdaniya

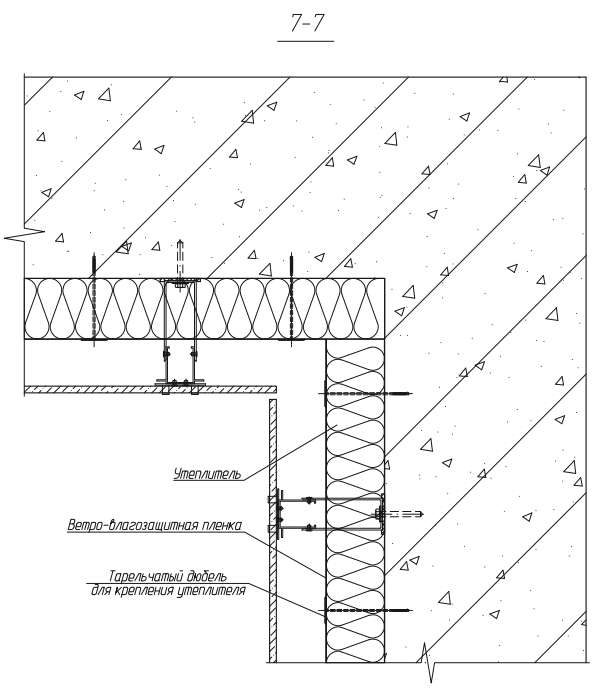

Внутренний угол здания

vnutrennij_ugol_zdaniya

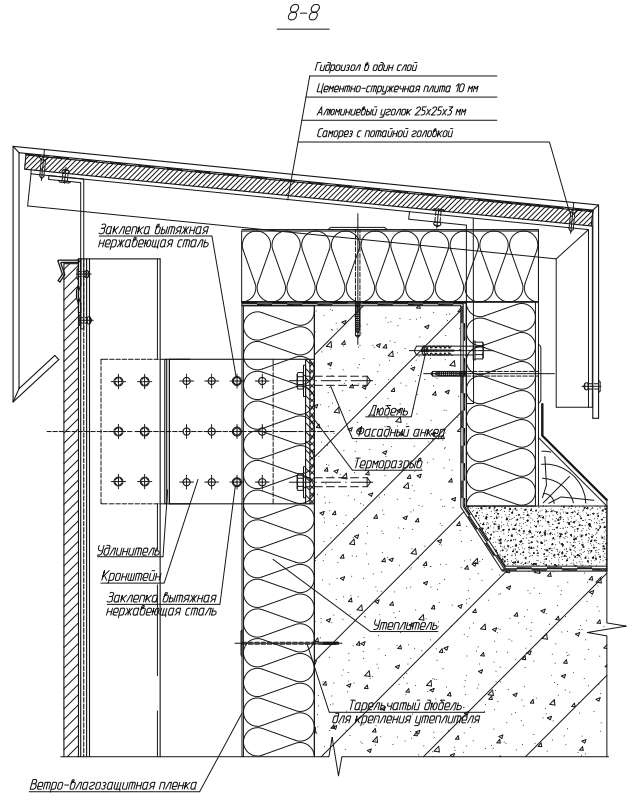

Оформление парапета здания

oformlenie_parapeta_zdaniya

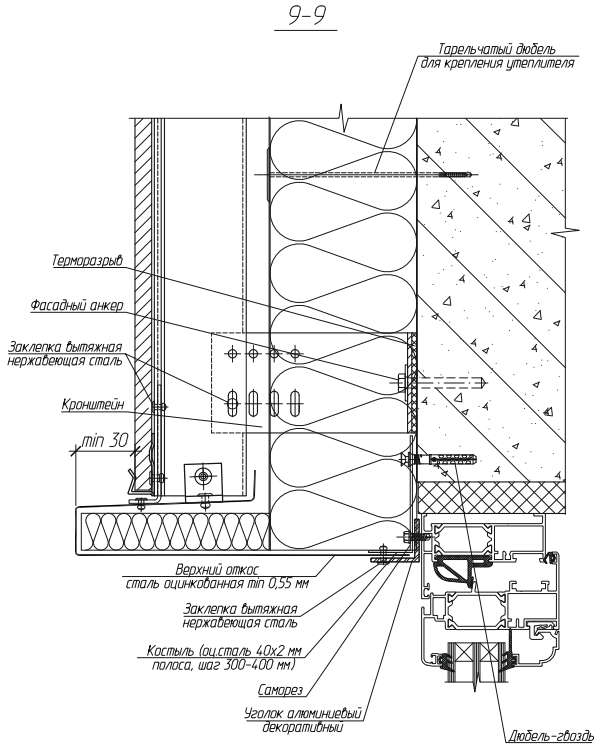

Примыкание к окну. Верхний откос

primykanie_k_oknu_verhnij_otkos

ПРИМЕЧАНИЯ

  1. Для крепления оконных откосов к противопожарной отсечке и направляющим подвесной системы использовать заклепки из нержавеющей стали

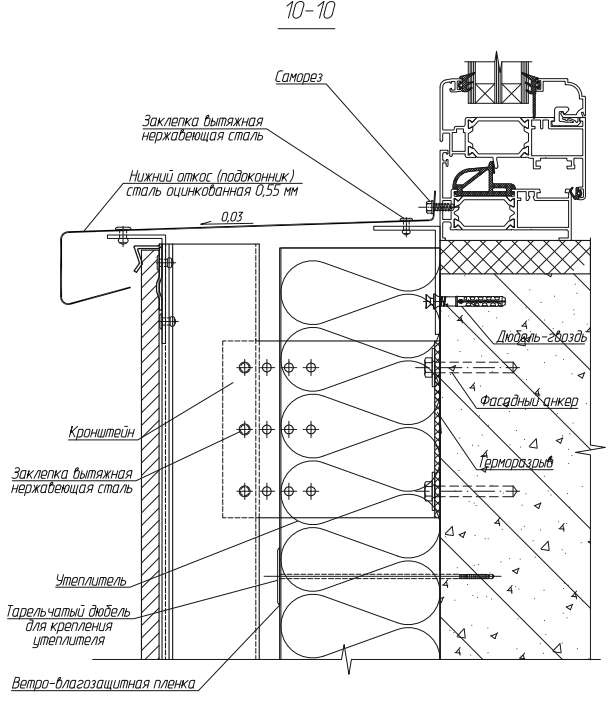

Примыкание к окну. Нижний отлив

primykanie_k_oknu_nizhnij_otliv

ПРИМЕЧАНИЯ

  1. Для крепления оконных откосов к противопожарной отсечке и направляющим подвесной системы использовать заклепки из нержавеющей стали

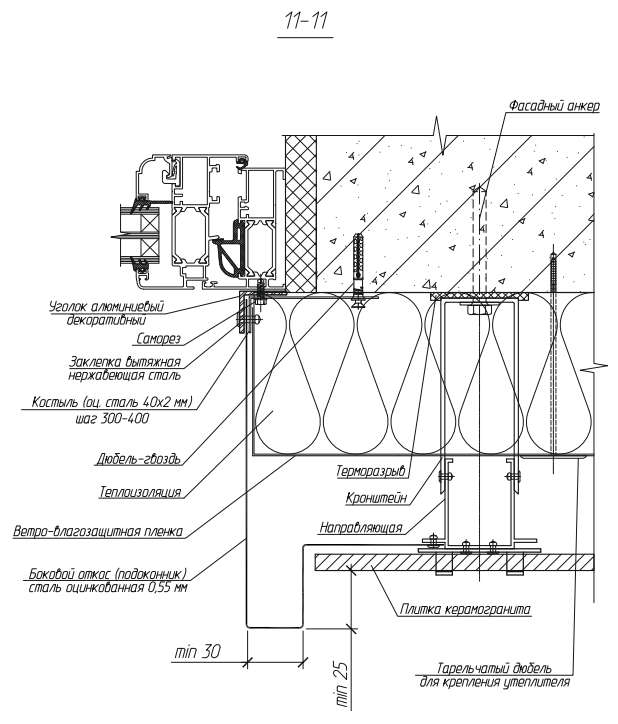

Примыкание к окну. Боковой откос

primykanie_k_oknu_bokovoj_otkos

ПРИМЕЧАНИЯ

  1. Для крепления оконных откосов к противопожарной отсечке и направляющим подвесной системы использовать заклепки из нержавеющей стали

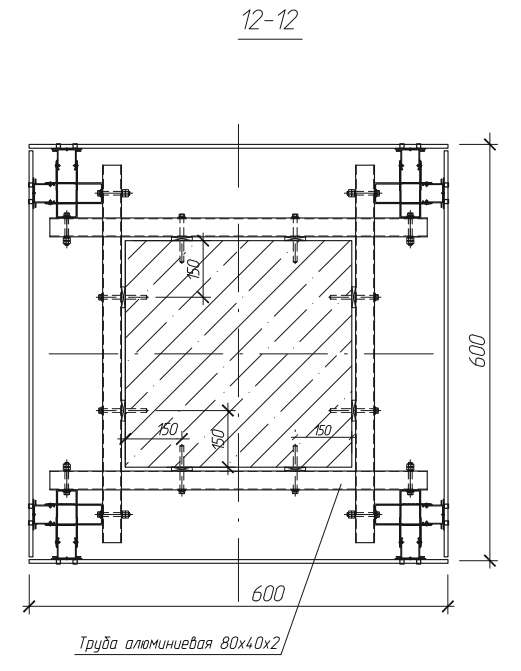

Облицовка колонны

blicovka_kolonny

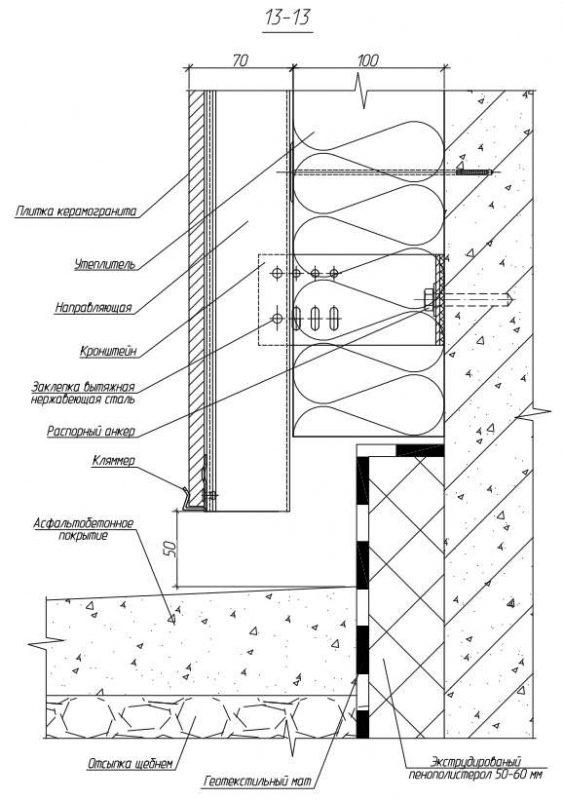

Примыкание к цоколю здания

primykanie_k_cokolyu_zdaniya
